低床型昇降フローティング撮影台 E-JIS(イージス)
意匠登録 第 1524449 号 /実用新案 第 3207666 号

撮影台の新基準。「やさしさ」のその先へ。

完成度の非常に高いSUD-100A。その先を目指して、創り上げたE-JIS(イージス)
「撮る人・撮られる人にやさしい」といったコンセプトは、次のステージへ。
言葉や写真では表せない、動きや凜とした佇まい。
本物が醸し出す存在感は、きっとご満足いただけます。


「基本」を極める

センターロック機能
天板の幅方向とカセッテの中心をカチッと一時停止。患者さんやレザーマットを乗せていても、定位置を見失うことはありません。

わずか【32dB】の動作音
上下動、フローティングとも動作音は、わずか32dB(3秒以上の継続音も含む)。とても静かでスムーズに作動するので、操作のストレスは皆無。患者さんにも不安を感じさせません。

耐荷重 200kg(昇降荷重 180kg) -Brushup-
従来機や他社製品に比べ、余裕のスペックです。

ワイドに動く天板。自由自在な撮影ポジション -Brushup-
天板は凹凸を最小限に押さえたフラット設計。フローティングは、幅方向±150mm 計300mm 長手方向±500mm 計1000mm、(受像部標準仕様)とワイドに動きます。

アールの付いた天板フレーム。太ももの裏が痛くありません -New-

軽く、静かにフローティング。指先一本でも思いのままに -Brushup-
「動かす」「止める」といった基本動作に感性を求めました。単純に軽いだけではなく、適度の粘度を持ちつつ指先一本で動かせるなめらかさを実現しています。

「使いやすさ」へのこだわり

カセッテDR(FPD)対応のワンタッチトレー

カセッテDR(FPD)対応のワンタッチトレー(標準仕様)
カセッテ、CRカセッテやカセッテDR(FPD)の着脱がワンタッチでできます。

受像部が長手方向に190mm移動受像部が長手方向に190mm移動 -Brushup-
受像部がスライドすることで撮影箇所の微調整を可能にしました。(受像部標準仕様)

昇降途中、任意の高さに一時停止
(停止高は出荷時に設定)

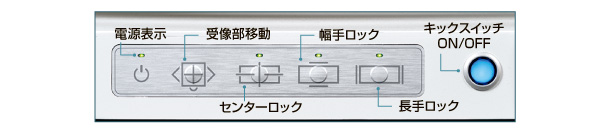

集中パネルスイッチ -New-
E-JISの可動状況を集中管理。
グリーンLEDが点灯中の動作はロックされています。
集中パネルスイッチ
乗りやすさ・乗せやすさを追求しました
床上わずか360mm(受像部標準仕様)〜900mmまでテーブルが昇降。乗り降りしやすい低床設計です。

ビニールガードビニールガード
ビニール製のスカートを左右に標準で装備。誤って患者さんが指を挟まないよう、優しくガードします。

受像部を隠さない、新デザイン受像部を隠さない、新デザイン -New-
撮影可能範囲をカラーボーダーで邪魔しないよう、天板のデザインを見直しました。

キャスター内蔵キャスター内蔵 -New-
思っているより、きっと便利。メンテナンスやクリーニングにも力を発揮します。

キックスイッチ -New- フットスイッチ(オプション)-Brushup-
昇降・フローテイングが足先で可能です。ご要望の多かったキックスイッチを標準装備(片側)。
お好みでフットスイッチ(オプション)もご使用いただけます。受像部を隠さない、新デザイン

多彩な受像部オプションが彩る「デジタル環境」

受像部回転機構(工場オプション)で、カセッテDRを90°回転

受像部が90°回転し、屈曲・伸展不能な関節などの撮影時にカセッテを入れ直すこと無く、ポジショニングができます。また、任意の角度で固定ができ、対角(最大長)での撮影が可能です。カンを頼りにカセッテを斜めにセットする必要は、もうありません。

受像部回転機構 受像部回転機構

DR(FPD)専用受像部(工場オプション) 機内配線仕様

DR(FPD)のケーブルがE-JIS本体に組み込まれ、まるで専用機のような仕様になります。スッキリとした外観と安全性に配慮しました。
各社の「17in×17in」「14in×17in」サイズが使用できDR(FPD)の入れ替えや、縦・横の置き換えも簡単です。
ストッパーに合わせて置くだけで、受像部の中心にセットされます。
*写真は「グリッド着脱機構」付きです。「グリッド着脱機構」なしの「DR(FPD)専用受像部」にLEDの点灯表示はありません。

17×17 使用例 14×17 縦位置使用 14×17 横位置使用例
17×17 使用例 14×17 横位置使用 14×17 縦位置使用例

DR(FPD)専用受像部用CRホルダー(オプション)

DR(FPD)専用受像部でCRカセッテの使用を可能にします。
1つで、「大角」「四切・横位置」「四切・縦位置」のマルチに対応しています。

CRアダプター CRアダプタ CRアダプタ CRアダプタ
  14×14 CR使用例 10×12 CR横位置使用例 10×12 CR縦位置使用例
写真は機能説明の為に着色してあります。

グリッド着脱機構&専用フレーム付きグリッド(工場オプション) (DR(FPD)専用受像部選択時のみ可)

グリッドの着脱が簡単にでき、装着状態がLEDの点灯で確認できます。また、DR(FPD)の装着状態も表示されます。

グリッド着脱機構 グリッド着脱機構

みんなにやさしい安心感。

アフターフォローも万全。
設置後のオプション装着、部品交換が容易な設計のため、末永くご使用いただけます。
万一、不具合が生じた際には、直ちにご連絡ください。 社員サービスマンが日本全国どこへでも迅速に対応いたします。 創業当時から変わらぬ心のこもったサービスは、ユーザーの皆様から高く評価されています。

「保守点検プラン」ご加入のおすすめ
お客様が安心して、機器をご使用いただけるよう「保守点検プラン」をご用意しています。
弊社の行う適切な保守点検は安全性や性能の向上、さらに耐用年数の長期化が望めます。
また点検内の診断で不具合を見つけ、予防措置を行うことで急な故障を未然に防ぐこともできます。
(サービスプランの種類・詳細につきましては、お問い合わせ下さい)


標準仕様 単位:mm
受像部 揺動型
固定型
工場オプション
DR専用受像部グリッド固定 DR専用受像部グリッド着脱機構付き 受像部90°回転
最低位 360 360 370 410
最高位 900 900 900 900
フローティング(長手) 1,000 1,000 1,000 908
フローティング(幅手) 300 300 300 300
受像部スライド量 190 180 160 -
フィルムサイズ 6切〜1717 1417・1717 1417・1717 CRカセッテ・1417・1717
グリッド 揺動 34本/cm,8:1,120cm 固定 40本/cm,8:1,120cm
本体重量 320kg
耐荷重 200kg(昇降荷重 180kg)
天板枠寸法 818x2,016(W×L)
天板材質寸法 10x673x2,000(T×W×L)
天板材質 アクリル板(10mm厚)
天板ロック方式 オフロック
天板ロック解除 キックスイッチ
センターロック機構 標準装備
カセッテDR 各社対応*
フォトタイマー 各社対応*
昇降駆動式 電動式
昇降スイッチ キックスイッチ
昇降一時停止高さ ご指定ください(出荷時に設定)
動作音量 32dB
設置形状 据置型(キャスター付)
撮影台電源 AC100V 0.6kVA

*搭載可能形式をご確認ください。


天板とベロー(蛇腹)のカラーコディネートで、撮影室を明るく演出
●天板
トラディショナル
ネイビー
クールラベンダー スカイグレー ミントグリーン チェリーピンク モカブラウン
●ベロー(蛇腹)
トラディショナル
ネイビー
クールラベンダー スカイグレー アースグリーン チェリーピンク モカブラウン

※実際の色とは異なって見える場合があります。


DR(FPD)専用受像部 機内配線仕様

17×17 使用例 14×17 縦位置使用 14×17 横位置使用例 インジケーター
17×17 使用例 14×17 横位置使用 14×17 縦位置使用例 インジケーター

グリッド着脱機構&専用フレーム付きグリッド (DR(FPD)専用受像部選択時のみ可)

グリッド着脱機構 グリッド着脱機構

受像部90°回転機構

受像部回転機構±90° 受像部回転機構

両側キックスイッチ


● オペレーターグリップ ● 安全グリップ ● ハンドスイッチ
オペレーターグリップ 安全グリップ ハンドスイッチ
フローティング操作をラクにする操作者用グリップ。(取付位置可動) 作動時も安心の患者用グリップ。(取付位置可動) フローティングや昇降などを自在に
操作できます。(取付位置可動)

● 圧迫帯 ● 側面カセッテホルダー固定型 ● 側面カセッテホルダー自在型
圧迫帯 側面カセッテホルダー固定型 側面カセッテホルダー自在型
撮影時の患者さん固定ベルト 天板のサイドレールにセットできます(六切〜半切横) 取付け位置を選ばず、高さや角度も自由自在にセットできます

● フットスイッチ satellite & PLESiO
フットスイッチ サテライト
  特許 第 6262515 号/
実用新案 第 3189280 号

● ビニールレザーマット
ビニールレザーマット ナチュラルアイボリー ビニールレザーマット トラディショナルネイビー ビニールレザーマット クールラベンダー ビニールレザーマット スカイグレー ビニールレザーマット アースグリーン ビニールレザーマット チェリーピンク ビニールレザーマット モカブラウン
ナチュラルアイボリー トラディショナルネイビー クールラベンダー スカイグレー アースグリーン チェリーピンク モカブラウン
台に乗った時の冷たい不快感を緩和します。 ※実際の色とは異なって見える場合があります。

DR(FPD)専用受像部用CRカセッテホルダー DR用受像部でカセッテの使用を可能にします。
CRアダプター CRアダプタ CRアダプタ CRアダプタ
  14×14 CR使用例 10×12 CR縦位置使用例 10×12 CR横位置使用例
写真は機能説明の為に着色してあります。

●オートポジショニング(管球連動) ●カーボン天板 ●床固定金具
